EIGENSCHAFTEN

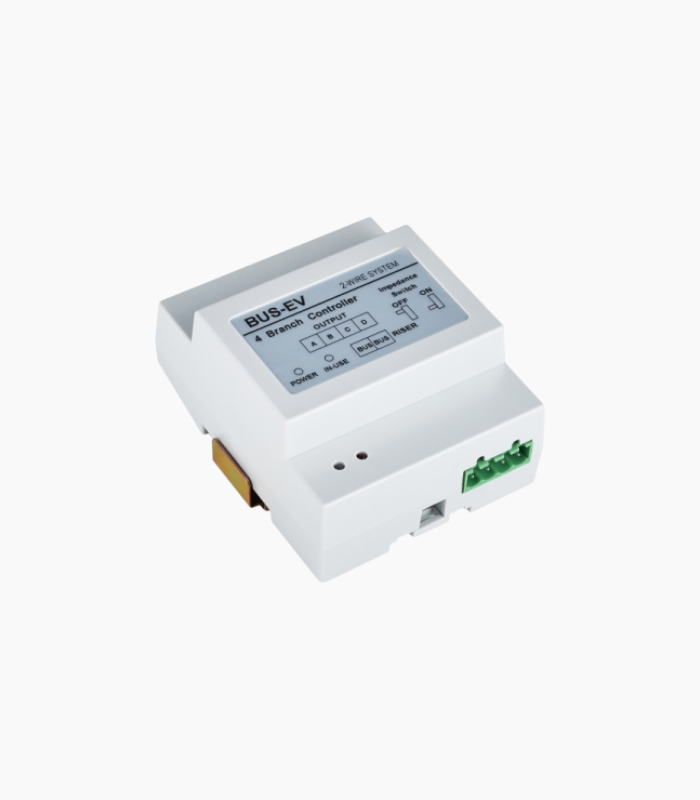

DBC4A-Modul ist ein Video-Verteiler mit 4 Kanälen und einer Isolier-Schutz Funktion.
- Kann als Controller mit 4 Eingängen (Türstationen) oder 4 Ausgängen (Innenstationen) benutzt werden.
- Separater Isolationsschutz ohne Einfluss auf andere Geräte im 2-Draht-Technik System.
- Kurzschlussindikator für bequeme Wartung.
- Periodischer Selbstdetektionsmechanismus für Wiederherstellung.
IN-USE: LED, leuchtet wenn ein Signal empfangen wird.
POWER: LED, leuchtet wenn Stromzufuhr besteht.
Impedanz Schalter: Videoschalter, das letzte DBC4A-Modul am Ende einer BUS-Verbindung sollte auf AN gestellt sein, um der Video Impedanz zu entsprechen. Der POWER Indikator wird orange leuchten wenn diese Funktion aktiviert ist.
BUS: Eingang, BUS Verbindungsport.
A,B,C,D: Ausgänge für die Verbindung von Türstationen und Innenstationen.
Anmerkung:
Betriebsmodus: Schutzmodus wird aktiviert, sobald die verbundenen Geräte kurzgeschlossen werden und die Energiezufuhr für die Ausgänge ABCD ausgeschaltet wird. Der blinkende In-Use Indikator zeigt, dass der Verteiler im Schutzmodus ist.
Selbst-Detektion: System überprüft selbstständig ob ein Kurzschluss behoben wurde oder nicht, und stellt dann selbstständig die Stromzufuhr wieder her. Die IN-USE LED wird abgeschaltet.
LIEFERUMFANG
- 1 Stück DBC4A-Modul
